一．产品标准：GJB773-89
二．用途: 用于航空工业和电子工业中交流额定期电压500V及以上正气电器设备和仪表线路连接。
三．使用条件
使用温度：AF-200? AFP-200型工作温度为-55℃—+200℃
AF-150? AFP-150型工作温度为-55℃—+150℃

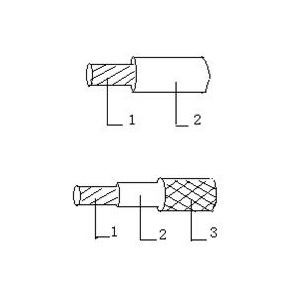

四．结构示意图
 |  |
AF-200（150） （FF4-2）（-1） | AFP-200（150） （FF4-2）（1） |
1、镀银或镀锡铜线芯
2、氟46绝缘
3、镀银或镀锡铜线编织
标称截面 | 线芯结构 | 电线外径偏差 mm | 直流电阻 Ω/km | ||
AF 型 | AFP 型 | 镀银 | 镀锡 | ||
0.2 | 7/0.20 | 1.20±0.12 | 1.70±0.12 | 81.8 | 86.8 |
0.3 | 19/0.14 | 1.40±0.12 | 1.90±0.12 | 53.6 | 56.8 |
0.5 | 19/0.18 | 1.50±0.12 | 2.00±0.12 | 37.2 | 39.5 |
0.75 | 19/0.23 | 1.80±0.12 | 2.30±0.18 | 22.8 | 24.2 |
1.0 | 19/0.26 | 2.00±0.12 | 2.5±0.180 | 17.8 | 18.9 |
1.20 | 19/0.28 | 2.30±0.18 | 3.05±0.25 | 15.4 | 16.3 |
1.50 | 19/0.32 | 2.50±0.18 | 3.25±0.25 | 11.8 | 12.5 |
2.0 | 19/0.37 | 2.70±0.18 | 3.45±0.25 | 8.82 | 9.36 |
2.5 | 37/0.30 | 3.20±0.25 | 3.45±0.25 | 6.90 | 7.32 |
2.5 | （49/0.26） | （3.40±0.25） | （4.15±0.30） | （6.92） | （7.33） |
3.0 | 37/0.32 | 3.30±0.25 | 4.05±0.30 | 6.04 | 6.31 |
3.0 | （49/0.28） | （3.60±0.25） | （4.35±0.30） | （5.98） | （6.35） |
4.0 | 37/0.37 | 3.70±0.25 | 4.45±0.30 | 4.52 | 4.80 |
标称截面 | 线芯结构 | 电线外径偏差 mm | 直流电阻 Ω/km | ||
AF型 | AFP型 | 镀银 | 镀锡 | ||
4.0 | （49/0.32） | （4.00±0.25） | （4.75±0.30） | （4.75） | （4.48） |
5.0 | 37/0.41 | 4.00±0.25 | 4.75±0.30 | 3.68 | 3.91 |
5.0 | （49/0.37） | （4.50±0.30） | （5.25±0.30） | （3.4） | （3.62） |
6.0 | 37/0.45 | 4.30±0.30 | 5.05±0.35 | 3.06 | 3.25 |
6.0 | （49/0.39） | （4.70±0.30） | 5.45±0.35 | （3.07） | |
